подключение сервопривода ТП Мeibes 66341 и насосов

Всем добрый день!
Имеется Baxi Slim 2.300 + контур отопления + контур теплых полов.
Контур отопления подключен через насосную группу без подмеса.
Контур ТП подключен через насосную группу с подмесом (3-х ходовой клапан и сервопривод Мeibes серии 66341).

Подскажите, пожалуйста, куда и как подключается данный сервопривод для его работы в автоматическом режиме? К плате котла? Или требуется внешняя автоматика (термостат с датчиком)? Если да, то какая марка/модель?

Также куда должны подключаться оба насоса контуров ТП и отопления? Или просто в розетку и будут работать постоянно?

Заранее спасибо!

Отправлено спустя 7 минут 34 секунды:

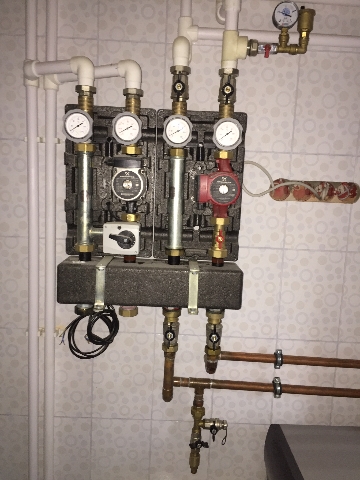

фото приложил

anton_bardin писал(а): куда и как подключается данный сервопривод для его работы в автоматическом режиме?

Определитесь для начала: что Вы сами понимаете под понятием "автоматический режим"? Т.е. "хотелки" какие?

anton_bardin, вопрос не по адресу...
обращайтесь в Meibes.
автоматика котла Slim не предусматривает подключение сервоприводов для смесительных контуров

цель: автоматическое поддержание заданной температуры ТП. Например, у Мейбеса существует электрический сервомотор 220 В со встроенным термостатом 20 - 80 °С (LE 80-01007). Там все понятно. Что нужно дополнительно поставить, чтобы реализовать такой же функционал?

Мой сервопривод имеет 2 режима: ручной и автоматический. В ручном - рычаг проворачивается руками, открывая клапан подмеса. При требуемая температура достигается опытным путем. Второй режим - автоматический, при котором приводом управляет уже подача 220В либо на кабели привода, открывая или закрывая подмес.

Вопрос, какое устройство подает эти управляющие 220В на жилы сервопривода? Т.е. это отдельно покупаемый контроллер с термодатчиком? Как он подключается при этом?

И можно ли регулировать температуру ТП включая/отключая насос? зачем тогда нужен сервопривод с трехходовым?

anton_bardin писал(а): цель: автоматическое поддержание заданной температуры ТП. Например, у Мейбеса существует электрический сервомотор 220 В со встроенным термостатом 20 - 80 °С (LE 80-01007). Там все понятно. Что нужно дополнительно поставить, чтобы реализовать такой же функционал?

А обычный термостатический трехходовой клапан вместо всех этих мейбесов вам в голову не приходил?

Игорь-2 писал(а): А обычный термостатический трехходовой клапан вместо всех этих мейбесов вам в голову не приходил?

Щас установлено, то, что установлено. Вопрос: что и как нужно доустановить из автоматики чтобы реализовать автоматический режим сервопривода

Отправлено спустя 4 минуты 43 секунды:

BAXI - Volga писал(а): anton_bardin, вопрос не по адресу...
обращайтесь в Meibes.
автоматика котла Slim не предусматривает подключение сервоприводов для смесительных контуров

спасибо. А что по поводу насосов в контурах ТП и отопления? Они могут подключаться к котлу и управляться котлом? Если да, то на какие клеммы на плате?

anton_bardin писал(а): что и как нужно доустановить из автоматики

Смысл в том, что необходимый для этого датчик и блок управления сервоприводом будут стоить наверняка дороже, чем выкинуть весь этот мейбис и купить термостатический клапан ESBE или WATTS... Сервоприводы нужны для более сложных задач, нежели необходимое Вам

anton_bardin писал(а): цель: автоматическое поддержание заданной температуры ТП

...

Сообщение **RADAR** » 13 дек 2016, 17:44

anton_bardin писал(а): Контур ТП подключен через насосную группу с подмесом (3-х ходовой клапан и сервопривод Мeibes серии 66341).

что то эта группа пока по воде никуда не подключена с нижней стороны на фото видно..если коротко, то здесь нужен контроллер Е8 - Каскадный регулятор Е8
Код: 7107202--
Позволяет управлять из 4-х котлов SLIM. Также управляет приоритетным нагревом бойлера, одним прямым контуром и смесительным контуром с трехходовым клапаном. В комплекте три датчика температуры - уличный датчик, датчик бойлера и датчик каскада.
Рекомендованная розничная цена, EURO: 633
и потом в котле есть родной насос..как эти модули к котлу подключены?

Отправлено спустя 1 минуту 55 секунд:

anton_bardin писал(а): Также куда должны подключаться оба насоса контуров ТП и отопления? Или просто в розетку и будут работать постоянно?

можно в розетку, но после гидрострелки..

Отправлено спустя 2 минуты 43 секунды:
к регулятору пригодится - Короб настенного монтажа E8 с клеммными колодками
Код: 7106138--
Короб настенного монтажа E8 с клеммными колодками Короб настенного монтажа каскадного регулятора E8 с клеммными колодками в комплекте. С самим регулятором клеммные колодки не поставляются.
Рекомендованная розничная цена, EURO: 303

Отправлено спустя 4 минуты 16 секунд:
если кучеряво, то нужно смотреть в сторону других производителей..

некисло... а есть нечто боле простое? выдающее управляющие 220В на сервопривод в зависимости от показаний датчика (открыть или закрыть подмес) + какой-нибудь накладной или погружной датчик в трубу обратки ТП

Сообщение **RADAR** » 13 дек 2016, 18:37

anton_bardin писал(а): а есть нечто боле простое?

- а вот Игорь-2, уже сказал что проще..

Плата котла Slim предусматривает подключение двух насосов
один циркуляционный насос на отопление
второй насос - загрузка бойлера(сли таковой имеется)
плата включает насосы попеременно соблюдая приоритет ГВС
подключение насоса отопления производится на колодку питания согласно инструкции
а по автоматике все-таки в Meibes...
