Принципиальная электрическая схема платы котла BAXI 24F

[Well013]

Добрый день уважаемые форумчане! Неисправность платы,после грозы котел перестал запускаться. При осмотре платы обнаружил
сгоревший предохранитель и почерневший варистор S20. Очень нужна схема электрическая принципиальная. Подскажите, где
можно найти? Заранее благодарен

[Игорь-2]

Нигде не найдете. Даже у Baxi ее нет...

[Well013]

Уже понял...так, по крохам в инете что-то уже накопал

[Bahus]

Варистор меняете на аналогичный, R21 так же. Но при включении резистор опять полыхнет. Там еще оптопары надо менять рядом с блоком розжига. Тут писали.

[vitali1961]

Нельзя ли поделиться информацией, где можно найти эти схемы. Или даже уже этими схемами?

[Сервис]

Well013,
- Вы не подскажите как пройти в библиотеку?
- Нет?
А зря, там есть есть замечательный журнал "Ремонт и сервис", вам нужны номера 6 и 7 за 2017 год.
Если лень искать можно самому нарисовать схему, это называется "реверс инженеринг".
Все равно лень...

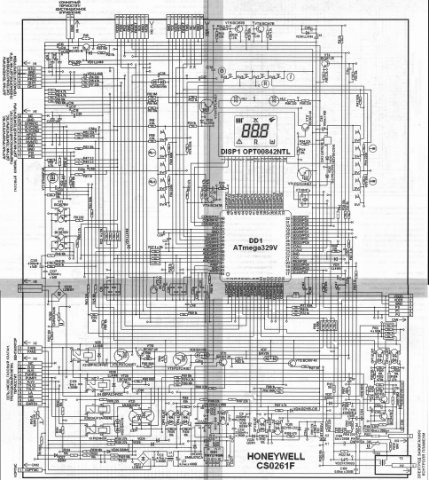

Ну тогда лови...
