Взаимодействие котла Baxi Eco Four 24 и контроллера Baxi Connect+

[Monstar]

Всем добрый день!

Хотел поделиться собственным опытом использования связки котла Baxi Eco Four 24 и отечественного контроллера от Микролайн Baxi Connect+. А также есть несколько вопросов по функционированию котла, они будут в самом конце сообщения.

Почему именно Микролайн? Есть успешный восьмилетний опыт использования в деревенском доме контроллера ZONT H-1 вместе с котлом Viessmann Vitopend 100W. Но там всё просто - работает по принципу ВКЛ-ВЫКЛ на основе данных с датчиков температуры воздуха в помещении. Не смотря на свою простоту всё работает чётко и корректно, позволяя зимой приезжать в прогретый дом, а при отсутствии сбавлять обороты отопления, экономя газ. Поэтому, переехав в дом с собственным котлом Baxi, не долго думал над выбором системы контроля отоплением и ГВС.

В результате некоторых проблем с настройками (об этом в сообщении ниже) отопление регулируется в автоматическом режиме на основе данных о температуре в жилом помещении (проводной датчик температуры в котельной выставлен сейчас как резервный датчик). Температура воздуха в жилом помещении отличается от выставленной целевой температуры на контроллере не более чем на полградуса. В планах добавить датчики температуры во все жилые зоны - скорее для информации, контроль отопления всё равно осуществляется с не более чем двух датчиков. При этом управление возможно с компа (браузер), мобильного телефона (приложение), причём не только мной, но и другими членами семьи (можно делегировать права либо на наблюдение, либо непосредственно на управление другим пользователям).

Ещё из приятным моментов - подключение к домашнему интернету по Wi-Fi, но это опционально, так как есть резервный источник питания и связи через сотовую сеть. То есть при отключении питания об этом узнаёшь из первых рук.

Из минусов, кроме особенностей настройки и пробелов в документации, можно упомянуть разве что совсем уж недемократичные ценники как на сам контроллер, так и особенно на всякие для него расширения: каждый датчик по 3 тыр - так себе удовольствие

Теперь к вопросам.

Наблюдая через контроллер за котлом, заметил несколько интересным моментов.

Целевая температура обычно выставляется строго (на графике - ровная красная горизонтальная линия на 24 градуса). А вот расчётная температура (синяя) - значение не совсем понятное, её штормит то вверх до >60, то до нуля:

Это значение, которое контроллер выставляет котлу для достижения требуемой температуры? Или это реальная работа котла, то есть он сам себе выставляет такую расчётную температуру?

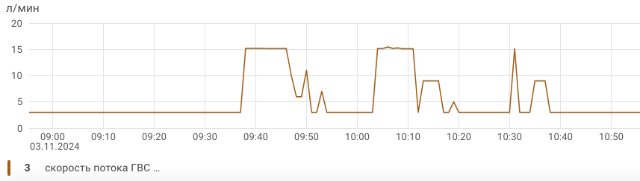

Ещё есть вопрос про скорость потока ГВС: когда вода выключена (это подтверждает даже счётчик воды, который не крутится), то котёл всё равно регистрирует скорость 3 л/мин:

В службе поддержки Микролайн сказали, что это котёл такие данные передаёт, это действительно так? Если да, то это какой-то баг или же действительно как-то это можно интерпретировать?

[Monstar]

И немного про особенности настройки продукции Микролайн.

В случае с контроллером, просто взять, подключить и настроить - это было бы слишком просто. Оказывается, обязательно сначала подключить датчик температуры - именно перед настройкой прибора, никак не после! Кроме того, после любой неуспешной попытки настройки необходимо делать полный сброс устройства, иначе возможно "задвоение параметров датчиков" (дословно со слов техподдержки ).

ОК, узнав подробности, сбросив контроллер и выполнив все шаги в мастере настройки - у меня действительно завёлся котёл в связке с контроллером.

Регулирование температуры осуществлялось по данным с проводного датчика воздуха, расположенного вместе с котлом в котельной, что не очень устраивало. Поэтому дополнительно приобрёл контроллер беспроводных датчиков и собственно сам беспроводной датчик температуры и влажности.

Подключение датчика так же оказалось не столь очевидным. Во-первых, контроллер беспроводных датчиков лучше подключать не по каналу k-line, а по каналу RS-485. Проще говоря, не один проводок, а два (не считая питания), так надёжнее с точки зрения стабильности соединения. А во-вторых, радиодатчик подключается только в сервисном режиме, который по-умолчанию отключен.

Разумеется, ни первый, ни второй пункт в инструкциях и на сайте не отражены, об этом можно узнать только от техподдержки. Так что по итогу для себя уяснил, что если что-то не получается, не надо мучаться, можно сразу писать в техподдержку, благо там действительно помогают.
