01E, HoneyWell 4105M, Baxi Luna3

Сообщение **Potemkin** » 28 янв 2018, 14:33

Открыв утром воду понял что до горячей далеко... Взгрустнул,.. так и есть 01Е... на котле. Проверил наличие газа в шланге, открутив его с котла и приоткрыв кран аккуратно.. газ есть, искра есть, а клапан не открывается. Было проверено: сопротивление обмоток согласно информации с форума, совпадают.. выход управляющих сигналов с платы, 2 по 220 на разьеме есть... Остается черная коробочка на газовом клапане, она же дает разряд искры. Как ее проверить? VZ 2/10 HDC... между 1-5 контактами 200В постоянного напряжения есть, правда без нагрузки.

Сообщение **BAXI-Ural** » 28 янв 2018, 15:32

Вот и нагрузите на клапан... выводы для замера подсуньте проволочки (выдернуть из провода)... должно быть выпрямленное сетевое...

Сообщение **Potemkin** » 28 янв 2018, 19:07

Под нагрузкой 192В

Отправлено спустя 3 минуты 27 секунд:
Мнения разделились, либо клапан, либо высоковольтная коробка либо чтото третье... Если клапан, то что в нем могло выйти из строя? Катушки звонятся: 1-2 = 1,3кОм
4-5 = 2,77кОм
1-5 = 4.07кОм

Высоковольтник зажигает искру и дает 200В на обмотки клапанов

плата дает всем по 220В

Как обычно, вроде все как надо, но в чем то есть подвох...

Отправлено спустя 20 минут 39 секунд:
Подскажите пожалуйста какое точно должно быть значение постоянного напряжения на контактах 1-5?
У меня 190-200В, заинтересовало, откуда они появляются? Если там просто выпрямительный блок стоит, то должно быть порядка 220*(корень из двух) и это есть гдето 300-310В. Может оно таким и должно быть а у меня всего 200? или оно еще понижается до 200 в высоковольтнике?

Сообщение **bullet0823** » 28 янв 2018, 21:23

газовый клапан мог засориться, спереди катушки снимаете, чистите тонкой проволокой отверстия

Сообщение **BAXI-Ural** » 28 янв 2018, 21:50

При прохождении тока по катушкам они начинают магнитить жало отвертки...

Сообщение **Potemkin** » 28 янв 2018, 22:59

bullet0823 писал(а):газовый клапан мог засориться, спереди катушки снимаете, чистите тонкой проволокой отверстия

Какие отверстия? Снимал катушки, обе подвижны. Помыл сеточку на входе, была подзасрана.
После сборки клапана котел запустился, но счастье было не долгим... при попытке отстроить давления выяснилось, что модулятор не слушается регулировочных винтов... и не реагирует на снятие клеммы... продолжая жарить на примерно 15мбарах вместо 13... остановил... думаю...
проверил напряжёние на проводах идущих к модулятору =22В... при максимальной мощности в мозгах, думал там 12 потолок... или и тут подвох меня ждет?...

Отправлено спустя 1 минуту 19 секунд:

BAXI-Ural писал(а): При прохождении тока по катушкам они начинают магнитить жало отвертки...

Да, проверил уже визуально, цепь плата-высоковольтник-катушки работает.

Отправлено спустя 54 минуты 4 секунды:
В догонку вопрос: котел baxi luna3 comfort 31кВт, родился двухконтурным, стоит клапан VK4105M 5108 4 (honeywell), что соответствует номеру бакси 5665210. Открывают каталог деталей, там моему котлу положен клапан 5665220, что у хонивила означает VK4105M 5033... вот тут ступор у меня.... Они взаимозаменяемы? Если покупать то какой? Почему у меня на котле установлен другой клапан?

Сообщение **BAXI-Ural** » 29 янв 2018, 07:18

Potemkin писал(а): Они взаимозаменяемы?

Да...

Сообщение **Potemkin** » 29 янв 2018, 08:13

Ярослав, не подскажите, по какой причине модулятор может не реагировать на регулировочные винты и на гскидывание клеммы?..

Сообщение **Bahus** » 29 янв 2018, 09:48

Кроме как механическое заклинивание модуляционного соленоида ничего в голову не приходит. Если даже отключение питания его не интересует.

Сообщение **Potemkin** » 29 янв 2018, 10:02

Он был вскрыт, при подаче на него 12В подвижность сердечника имеется, резиновая диафрагма при этом тоже двигается...

Сообщение **BAXI-Ural** » 29 янв 2018, 10:50

Скорее всего еще какойто механический "косяк", загрязнение, неправильная сборка...

Сообщение **Potemkin** » 29 янв 2018, 13:28

Это лечится, или без замены уже не обойтись?

Сообщение **Potemkin** » 02 фев 2018, 20:13

Доброго вечера всем!
Как обычно сам отвечу на свои же вопросы...
Сегодня пришел купленный в понедельник за 7 тысяц новый клапан и сразу заменил собой старый. Ну что сказать, новое оно и есть новое, все заработало и отрегулировать без танцев с бубнами.
Старый был вскрыт и изучен для получения ответов на два вопроса:
1. Почему он после снятия катушек работал на 15мбар
2. Почему он не пускал газ до снятия катушек (основная причина всего действия)
Причиной первой проблемы стала неодетая резиновая тарелка главного модулирующего клапана, в следствии чего максимально возможное давление и шло в горелку, так как клапан оказался фактически в положении полностью открытом.
Причиной основной проблемы вижу большое количество маслянистой субстанции во всем клапане, что могло мешать проходу газа через отверстия малого сечения, через мембранный узел первичного модулятора (жёлтого), и что могло мешать нормальной работе большой мембраны. Это догадки и поэтому хотелось услышать мнение специалистов по этому вопросу. Спасибо.
ПС/ после сборки и запуска все было обмылено.
ПС// в процессе ремонта и принятия решения разбирать клапан была изучена тех. документация по клапанам honeywell серии vk и осознан алгоритм модуляции давления газа этим устройством.

Сообщение **BAXI-Ural** » 02 фев 2018, 21:04

Potemkin писал(а): Причиной первой проблемы стала неодетая резиновая тарелка главного модулирующего клапана

BAXI-Ural писал(а): неправильная сборка...

Potemkin писал(а): Причиной основной проблемы вижу большое количество маслянистой субстанции во всем клапане

BAXI-Ural писал(а): загрязнение

Так то это повод для претезии в ГРО, как если бы на заправке вам вместо бензина соляры налили

Сообщение **Potemkin** » 02 фев 2018, 21:11

Не правильной сборки я и не отрицал

, и эту неисправность определил без разбора, после изучения мат. части

Я правильно понял что такого количества маслоподобной жидкости не должно быть в клапане?
История котла началась в твери, где он работал от баллона на пропане, после чего был приобретен мною и переведен уже на метан. После смены форсунок он с трудом настроился на нужные параметры давления, имея слабый отклик на вращение болтиков. Сегодня я ощутил как это должно быть на новом клапане, так что подозреваю что и тогда что-то мешало нормальной жизни этого клапана

Сообщение **Bahus** » 02 фев 2018, 22:29

Видимо СУГ говеный был, если я правильно понял. Масляного там вообще быть не должно.
Предлагаю отпидор..ь старый клапан и проверить. Тока не взорвитесь, пожалуйста.

Сообщение **Potemkin** » 02 фев 2018, 22:36

Спасибо, Илья! Так и планирую сделать, очистить обезжиривателем и на проверку. Думаю как стенд сделать, чтоб подать 24мбара газовой среды ( у меня в дом столько приходит), и обеспечить расход, аналогичный форсункам...
Проверка в любом случае будет на негорючем газу, может и на энертном типа аргона...

Отправлено спустя 1 час 5 минут 16 секунд:

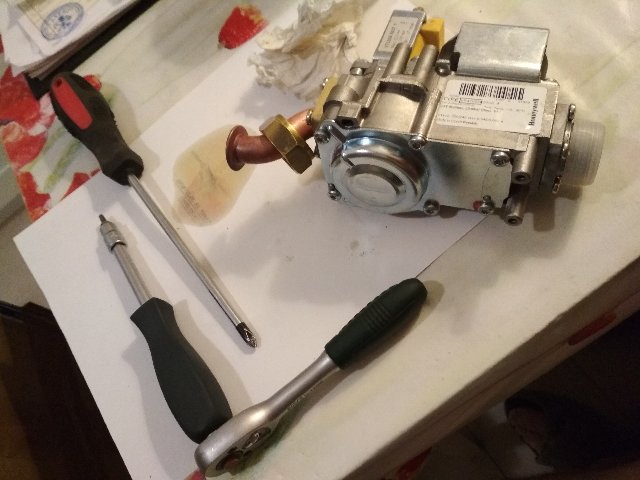

После чистки и сборки клапан аж помолодел, но впереди испытания. . Не сегодня уже...

Сообщение **Bahus** » 02 фев 2018, 23:43

Ждём результата.

Оффтоп:

а вы храбрый. Газтракт так хреначить

Сообщение **Potemkin** » 03 фев 2018, 10:07

Илья, не боги горшки обжигают) главное на фото;)

Сообщение **Bahus** » 03 фев 2018, 14:32

Potemkin писал(а): главное на фото

Брехняяяя. Если очень хочется, то можно.

Сообщение **Potemkin** » 03 фев 2018, 16:42

Главное не мять сиси и не бздеть))

Сообщение **Potemkin** » 22 фев 2018, 21:10

Сегодня выдалась минутка заняться клапаном. Даю в него воздух с компрессора через редуктор, на клапане примерно 35мбар, на выходе пусто. На основные катушки даю 220 с розетки, гудят. Думаю как на них дать 190-200 вольт постоянки. Диодов на такой вольтаж под рукой нет...

Сообщение **Bahus** » 23 фев 2018, 01:09

Мембраны залипли что ли?

Сообщение **BAXI-Ural** » 23 фев 2018, 20:06

Potemkin писал(а): На основные катушки даю 220 с розетки, гудят. Думаю как на них дать 190-200 вольт постоянки.

И как же они должны сработать? Это ж магнит постоянного тока...

Сообщение **Potemkin** » 25 фев 2018, 23:12

Ярослав, так то да... Но в разобранном виде при подаче на них обычных 220 подвижность в нужном направлении была....
