Baxi ECO Life 1.24 F+первично-вторичные кольца+БКН 100 л

Сообщение **rams** » 12 авг 2025, 11:36

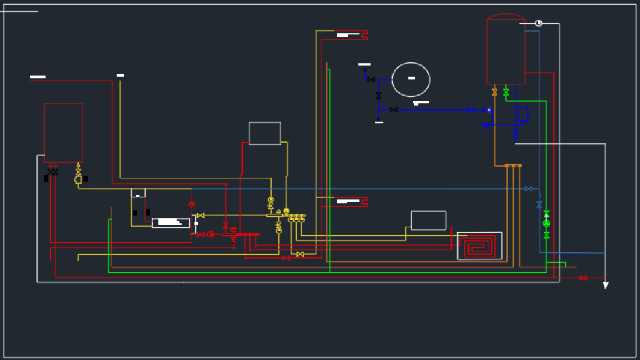

Уважаемые бывалые проектировщики и знатоки! Впервые в жизни решил сам спроектировать и реализовать систему теплоснабжения и ГВС 2-хэтажного жилого дома 120 м2 для себя. Знания только из разных источников в интернете. Если у кого есть возможность, прошу оценить работоспособность системы до монтажа.
Состав оборудования:
Котел Baxi ECO Life 1.24 F
БКН Hajdu Aquastic AQ IND 100 FC PRO
Диаметр трубопровода первичного кольца 32 мм п/п
Теплые полы 1 этаж, 2 этаж с/у от узла смешения с насосом valtec vrs 25/4
Радиаторы 1 этаж - общее 42 сек алюм, 2 этаж - общее 56 сек алюм
ГВС с рециркуляцией
Насос на радиаторное отопление grosseto grs 25/6

Сообщение **RADAR** » 12 авг 2025, 11:56

глаза можно сломать об это..

Сообщение **rams** » 12 авг 2025, 12:29

Так лучше?

Сообщение **Starik** » 12 авг 2025, 12:58

Похвально, что сам пытаешься что-то сделать, однако проектирование СО на каких-то других форумах обсуждается, имхо.
Кроме того, принято условные обозначения указывать где-то на листе со схемой, емнип ...

Сообщение **RADAR** » 12 авг 2025, 13:04

не лучше...рисунок не удобен для восприятия..

Сообщение **rams** » 12 авг 2025, 13:18

Выделил отопление и ГВС отдельно
