Подключение внешней автоматики

Сообщение **Ev_16** » 30 мар 2017, 13:14

Добрый день!
Имеется Baxi Slim 1.400 iN
Помогите разобраться, куда нужно подключить на плате котла Baxi провода от контроллера, которые управляют первой и второй ступенью горелки котла? контроллер должен управлять электродами поджига 1ой и 2ой ступени, так?

На примере контроллера KS _0634.

Сообщение **a3-63** » 30 мар 2017, 13:39

Никуда. Нет.

Сообщение **Bahus** » 30 мар 2017, 16:44

У Slim модулируемая горелка, а не двухступенчатая.

Сообщение **RADAR** » 30 мар 2017, 17:02

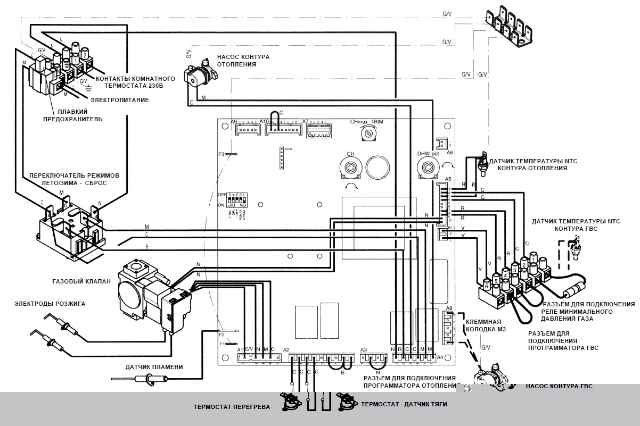

контакты первой ступени регулятора подключить на котле например к контактам разъема А3(2-4) и задать на контроллере одноступенчатую горелку..

Сообщение **Ev_16** » 30 мар 2017, 17:48

Спасибо за ответы
При этом горелка будет модулироваться автоматикой котла? Не знаю в тему или нет, но пишут, что E8 имеет дискретное управление и не может плавно модулировать пламя и, вроде как, ставят конвертор CoCo OT-CAN для этого? Правильно я понимаю, что для того что бы плавно регулировать пламя сторонним контроллером нужно им управлять по протоколу OpenTherm? только я не знаю поддерживает ли этот протокол данная модель котла.
И почему контроллер нужно подключать к клеммам для " программируемого таймера" а не для например "комнатного термостата", в чем разница?

Сообщение **RADAR** » 30 мар 2017, 23:41

Ev_16 писал(а): И почему контроллер нужно подключать к клеммам для " программируемого таймера" а не для например "комнатного термостата", в чем разница?

никакой, но остается возможность подключить еще и комнатный термостат..

Ev_16 писал(а): При этом горелка будет модулироваться автоматикой котла?

да, и в принципе - этого и достаточно..

Ev_16 писал(а): только я не знаю поддерживает ли этот протокол данная модель котла.

нет

Сообщение **Ev_16** » 03 апр 2017, 10:43

А ведь получается, что на самом деле никакой модуляции у котла не будет при установке внешнего контроллера, при поступлении сигнала от контроллера котел просто включится на максимальную мощность, а потом выключится, средних режимов и плавной модуляции не будет, так?
Как я понимаю на плате нет контактов для передачи от контроллера к котлу сигнала с требуемой температурой, подается только сигнал на вкл/выкл?

Сообщение **RADAR** » 03 апр 2017, 12:56

Модуляцию по мощности котел сам осуществит..А температуру задавать на котле..обычно это максимальная температура..

Сообщение **Ev_16** » 03 апр 2017, 17:28

RADAR писал(а): Модуляцию по мощности котел сам осуществит..А температуру задавать на котле..обычно это максимальная температура..

Что вы называете в данном случае модуляцией - включение котла на полную? по достижению требуемой температуры внешняя автоматика его просто выключает, горелка при этом не уменьшает пламя, а просто выключается. Котел не знает, с какой силой включать горелку и когда ему выключиться. Плавного регулирования тут не получается?

Сообщение **RADAR** » 03 апр 2017, 17:35

Ev_16 писал(а): горелка при этом не уменьшает пламя, а просто выключается.

и что же помешает случиться модуляции? по-моему ничего..котел знает прекрасно с какой силой работать пламени..у него для этого есть датчик температуры..

Сообщение **Ev_16** » 03 апр 2017, 18:37

В жизни я себе представляю это по-другому. Подключаем внешнюю автоматику, устанавливаем на котле регулятор температуры на максимум. Температуру определяет внешняя автоматика и подает сигнал на вкл или выкл горелки котла. Котел включается, начинает работать на полную, так как регулятор в максимальном положении, внеш.автоматика по достижению требуемой температуры подает сигнал на выключение горелки котла. Где тут модуляция? Котел не будет поддерживать необходимую температуру, которая установлена внеш.автоматикой, так как он её не знает, поэтому всегда будет работать на полную. как-то так.

Сообщение **RADAR** » 03 апр 2017, 18:41

Для модуляции котлу достаточно знать установленную температуру ручкой на котле и текущую температуру датчика..Вот..

Сообщение **bullet0823** » 03 апр 2017, 19:27

котел быстрее наберет установленную ручкой температуру, чем его отключит автоматика. а при приближении к этой температуре, смоделирует

Ev_16, Вы можете управлять котлом и через OpenTherm, для этого нужно к основной плате подключить интерфейсную плату для QAA73. Этот интерфейс и даст Вам подключение OpenTherm

Сообщение **Ev_16** » 10 апр 2017, 18:17

BAXI - Volga, а эта плата продается отдельно от самого регулятора QAA73? и что бы ее можно было использовать с Кромшродером нужно покупать еще дополнительно переходное устройство CoCo OT-CAN?
Вообще есть смысл в покупке этого девайса или мне проще напрямую подключить к плате котла внешнюю автоматику?
