Eco3 240Fi

[Roman007kzn]

Доброго времени суток. Возникла проблема с котлом или с термостатом, не пойму. Имеется Baxi Eco3 240Fi с термостатом Xiaomi th123w. Термостат поставил еще в ноябре, но проблема появилась только сейчас. Суть в том, что когда термостат подключен к котлу, выставлена температура воды обогрева на 75гр., и при включении термостата и запуске котла вода резко поднимается до 80гр и котел отключается без каких либо ошибок. Если выставить температуру воды в районе 83гр, то все работает идеально. При отключенном термостате все работает штатно. Глюк с нагревом без термостата может произойти 1-2 раза за день, а может и сутки работать, но так же и нормально работает с термостатом, но глюк в лучшем случае раз в день происходит, в худшем дом начинает охлаждаться.
Приезжали мастера, проверили насос, подкидывали другой теплообменник, насос циркуляции, почистили трехходовой клапан, но проблема осталась. Извиняюсь, если не в ту тему.

[Bahus]

Если термостат подключен вместо перемычки на вводную колодку котла М1, тогда оставьте его в покое. При таком раскладе он только как выключатель и управлять температурой не умеет навовсе.
Сдаётся мне, обычная история. Кивают на котел, а с ним проблемы нет.
Что ещё в системе стоит? Насосы, термоголовки, приводы какие-нибудь?
Фильтр откройте-вытряхните.

Отправлено спустя 18 минут 23 секунды:
Что в котле ещё можно проверить, на мой взгляд. Датчик температуры отопления периодически врать может и отдаёт котлу неверные значения.
Катушка модулятора может неправильно открываться, либо плата на него неверное напряжение даёт. Это может быть следствием как пункта 1, так неисправностью платы.
Кстати, идея с датчиком температуры не так и плоха. По крайней мере проверить не сильно затратно можно. Во-первых убавить температуру подачи градусов до 45-50 (в экспериментальных целях). Посмотреть до какой температуры будет скакать в такой ситуации. Замерить в этот момент фактическую температуру на трубке подачи, рядом с датчиком. Любым китайским пирометром, благо их сейчас копеечных навалом.
А что, вот есть такой скачок. Вы говорите потом прохладно становится. То есть котел самостоятельно больше не запускается после этого? Даже когда температура упадет до 70?

[Roman007kzn]

В системе больше никаких устройств нет. Фильтров тоже не стоит, по этому и загрешили на теплообменник. При убавлении температуры все работает идеально. Проблема именно на рабочих 70-75гр воды. Когда отключается по перегреву воды, сам запускается через какое то время, поднимает опять сильно выше и снова выключается.

[Starik]

Плата или газовый клапан, мне так видится.

[Roman007kzn]

Еще интересный момент, на контактах управления термостатом на котле при проверке индикаторной отверткой показывает, что там фаза, а не ноль. Хотя если я правильно прочитал схему, там должен быть ноль. Поправьте, если я ошибаюсь

[Bahus]

Если вы про перемычку на колодке М1, то там фаза.

[Roman007kzn]

Тогда вопрос, к каким контактом на термостате правильно подключить котел?)

[Bahus]

Скрин мелкий, капец. Если я правильно выбрал модель, то вместо перемычки подключаем на сухие контакты термостата (3 и 4). Питание самого термостата тянем из щитка и подключаем на 7 и 8. Остальные без надобности.
По поводу схемы котла в инструкции. Буквы там это цвет проводов. M - коричневый, С - голубой, N - чёрный. Как видно, на перемычку идет ветка от кабеля M, которым, как правило фазный маркируют. Естественно, вилка котла должна быть правильно сфазирована в розетке.

[Roman007kzn]

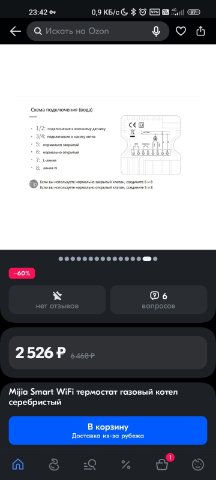

Вилка подключена правильно, проверял. Но до этого термостат был подключен к 5 и 6 контактам( Скрин большего размера прикрепил

[Roman007kzn]

В общем история не закончилась. Сервисники пришли к плате, её подкинули другую, результат тот же. Термостат отключён, проблема не в плате, не в теплообменнике, не в насосе и не во внешнем термостате. С другой платой нагревается, температура воды в отопление становится на 6-7гр. выше и он тут же отключается и разница нет, какую температуру воды в отопление выставлять

[Starik]

... нагревается, температура воды в отопление становится на 6-7гр. выше и он тут же отключается и разница нет, какую температуру воды в отопление выставлять

И что тут необычного? Традиционные котлы так и должны работать, т.е. заданная температура теплоносителя +5 градусов.

[Roman007kzn]

... нагревается, температура воды в отопление становится на 6-7гр. выше и он тут же отключается и разница нет, какую температуру воды в отопление выставлять

И что тут необычного? Традиционные котлы так и должны работать, т.е. заданная температура теплоносителя +5 градусов.

Проблема в том, что при температуре на улице -5гр и выставлении воды на температуру 75гр дома дубак полный, котёл работает всего секунд 20-30 до выключения и потом ещё с полторы минуты стоит и охлаждается

[kdme56]

Просмотри настройки мощности. Мах 100 проц. Мин 30-60 проц.
Такой характер работы был как у тебя, когда я сделал мах 80проц, а мин 70 проц. Котёл работал 2-3 минуты, отключался на заданную паузу, и так по кругу. Вода в бачке грелась быстро и быстрое отключение.
Сделал оптимально. Мах 100, мин 50, пауза 10 мин, комнатный термостат вместо перемычки, 23гр . Т нагрева задана 70 гр, приходится держать такую из-за бойлера 120 . Расход газа 27 куб сут, площадь 150кв. Как то так.

[Starik]

котёл работает всего секунд 20-30 до выключения и потом ещё с полторы минуты стоит и охлаждается

С этого надо было начинать беседу. Котел добросовестно выполняет "свои обязанности" (пауза у него 150 сек., можно уменьшить до 30, но это не сильно поможет, кмк).
Это проблема циркуляции и/или теплосъёма системы отопления (СО). Можешь накидать схему своей СО (вдруг "тонкое место" обнаружится)? Обсудим если пожелаешь.
kdme56, твой совет не верный для этой модели котла. Скачай его инструкцию и посмотри почему (если есть желание).

[kdme56]

Отправить личное сообщение
ЖалобаЦитатаПоблагодарить
Сообщение Starik » Вчера, 12:55

Roman007kzn писал(а): ↑16 фев 2023, 23:51
котёл работает всего секунд 20-30 до выключения и потом ещё с полторы минуты стоит и охлаждается
С этого надо было начинать беседу. Котел добросовестно выполняет "свои обязанности" (пауза у него 150 сек., можно уменьшить до 30, но это не сильно поможет, кмк).
Это проблема циркуляции и/или теплосъёма системы отопления (СО). Можешь накидать схему своей СО (вдруг "тонкое место" обнаружится)? Обсудим если пожелаешь.
kdme56, твой сов

kdme56, твой совет не верный для этой модели котла. Скачай его инструкцию и посмотри почему (если есть желание).

Смотрел. У этого котла убрали настройки пользователя, чтобы меньше лазили. И как бы упростили эксплуатацию. Теперь по любому поводу надо вызывать спецов, эта тенденция уже давно просматривается по бытовой технике, сервис должен работать. С одной стороны правильно, три ручки и дисплей. Все тонкости техники не охватить, да и смысла нет за всё хвататься.

[Starik]

У этого котла убрали настройки пользователя,...

Вовсе нет, их тогда ещё не было.
