Baxi Slim 1300 in & Baxi Premier Plus

[Smith2007]

Имеется два котла Baxi Slim 1.300 in и Baxi Slim 1.620 in и бойлер косвенного нагрева Baxi Premier Plus. В инструкции к бойлеру не понятно как подключать управление на котел. Где можно найти понятную, нормальную схему подключения?

[RADAR]

на фусечку можно привод поставить...колхозить так колхозить ...

[Smith2007]

смотри:
"разъем для подключения программатора ГВС"
"разъем для подключения программатора отопления"

[RADAR]

да шо мы там не видели? ...к чему картинка то? что хотите сказать? эти разъемы подразумевают тупо сухой контакт...

[Smith2007]

да шо мы там не видели? ...к чему картинка то? что хотите сказать? эти разъемы подразумевают тупо сухой контакт...

Вот я и спрашиваю, что этот программатор включает/выключает и что при этом с котлом происходит.

[RADAR]

да шо мы там не видели? ...к чему картинка то? что хотите сказать? эти разъемы подразумевают тупо сухой контакт...

Вот я и спрашиваю, что этот программатор включает/выключает и что при этом с котлом происходит.

запрет или разрешение греть отопление или ГВС..замкнут контакт - греем...разомкнут - не греем..

[Smith2007]

Правильно ли я понял:

Замкнув контакты разъема программатора ГВС котел будет переведен в режим ГВС
Разорвав цепь -/- переходим в режим СО

Замкнув контакты разъема программатора СО котел анализирует температуру СО и в зависимости от этого зажигается или нет
Разорвав цепь - котел гаснет.

Анализ контактов программатора СО происходит только при разорванной цепи программатора ГВС.

В режиме лето при прогреве ГВС котел не греет воду в СО и просто выключается.
Т.е. я могу перевести котел в режим "лето" просто разомкнув цепь контактов программатора отопления?

[RADAR]

Правильно ли я понял:

Замкнув контакты разъема программатора ГВС котел будет переведен в режим ГВС
Разорвав цепь -/- переходим в режим СО - неправильно - разорвав цепь - не греть ГВС, а отопление зависит от состояния контактов программатора и термостата

Замкнув контакты разъема программатора СО котел анализирует температуру СО и в зависимости от этого зажигается или нет
Разорвав цепь - котел гаснет. - греет до заданной температуры ручкой СО

Анализ контактов программатора СО происходит только при разорванной цепи программатора ГВС. - да, если не подключен аналоговый датчик бойлера

В режиме лето при прогреве ГВС котел не греет воду в СО и просто выключается. - да
Т.е. я могу перевести котел в режим "лето" просто разомкнув цепь контактов программатора отопления? - да

[Smith2007]

RADAR, спасибо за информацию. Теперь мне стало более понятна логика работы котлов и как ими управлять из вне.

Надеюсь мне удастся разобраться с ПЛК (программируемые логические контроллеры) и написать алгоритм управления котлами такой, который будет учитывать и внешнюю температуру и температуру ГВС и СО. С последующей визуализацией процессов.

[RADAR]

RADAR, спасибо за информацию. Теперь мне стало более понятна логика работы котлов и как ими управлять из вне.

Надеюсь мне удастся разобраться с ПЛК (программируемые логические контроллеры) и написать алгоритм управления котлами такой, который будет учитывать и внешнюю температуру и температуру ГВС и СО. С последующей визуализацией процессов.

думаю это не проблема..штатно Baxi предлагает контроллер E8 кромшредер..там уже все есть..мне больше нравится контроллер вайлант...и велосипед не надо изобретать...хотя если хочется большего и поломать мозги - то ваш путь правильный.. да..совсем забыл про QAA73, но я считаю его ущербным для не требовательных пользователей..

[Smith2007]

У меня 2 котла параллельно установлены. И управление ГВС/СО осуществляется насосами и обратными клапанами. Боюсь стандартный контроллер этого не предполагает. Алгоритм не сложный и реализовать его на ПЛК не составит труда.

[BAXI-Ural]

Боюсь стандартный контроллер этого не предполагает.

А Вы мануал то на контроллер смотрели?

[RADAR]

Боюсь стандартный контроллер этого не предполагает.

А Вы мануал то на контроллер смотрели?

Ярослав, человек не ищет простых путей...пусть занимается.. ...опять-же может есть острая необходимость дома на мониторе иметь мнемосхему с отображением реальных процессов в котельной....а так бы Е8 за глаза способен все возможности реализовать...и настроек там для бытовой котельной более чем предостаточно..есть пространство для инженерной мысли..

[Smith2007]

Как минимум необходимо управлять двумя котлами. Можно конечно установить 2 контроллера (на оба котла) но не совсем понятно как реализовать управление насосом теплого пола, а управление последним я предполагаю несколько отличным от системы отопления. Насос СО нужно запускать и греть батареи отопления когда холода настанут. А теплые полы несколько раньше. Как отследить давление в системе теплоносителя и "подпитать при необходимости"? Как отследить "работу на аккумуляторах (сбой электропитания)? ну и т.д. К сожалению использование стандартных программатров не предусматривает вольность в создании алгоритмов управления. В случае применения ПЛК эти ограничения пропадают. Так почему же нет?

[BAXI-Ural]

Как минимум необходимо управлять двумя котлами. Можно конечно установить 2 контроллера (на оба котла) но не совсем понятно как реализовать управление насосом теплого пола, а управление последним я предполагаю несколько отличным от системы отопления. Насос СО нужно запускать и греть батареи отопления когда холода настанут. А теплые полы несколько раньше.

Повторяю вопрос: "Вы мануал то читали?.."

Как отследить давление в системе теплоносителя и "подпитать при необходимости"

Глазами и руками, а отдавать это на откуп "автоматики" - гробить котел и систему отопления...

Как отследить "работу на аккумуляторах (сбой электропитания)? ну и т.д.

Дык, GSM-сигнализацию ("Кситал" либо аналоги) Вам в помощь...

Ну а если творческий зуд, то постарайтесь реализоваться по основному виду деятельности...

[Smith2007]

Про контроллер E8 не знал. На первый взгляд оно.
Про подпитку котла не понял Вас. Почему гробить котел?
По ""Кситал" либо аналоги" ну так и я об этом! Внешний контроллер, который все это может реализовать в том числе GSM сигнализация и требуемый алгоритм. Не пойму Вашего скептицизма

[RADAR]

Про контроллер E8 не знал. На первый взгляд оно.
Про подпитку котла не понял Вас. Почему гробить котел?
По ""Кситал" либо аналоги" ну так и я об этом! Внешний контроллер, который все это может реализовать в том числе GSM сигнализация и требуемый алгоритм. Не пойму Вашего скептицизма

да никакого скептицизма ...все уже есть...просто вы упорно хотите ПЛК...ну пожалуйста...на то она и творческая мысль..

[RADAR]

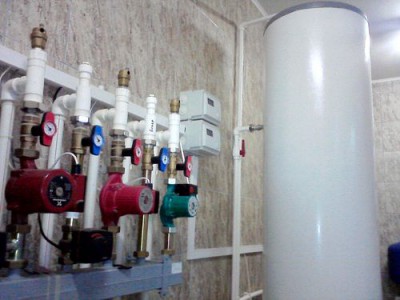

чтоб не быть голословным - предлагаю фото с одного из объектов - 2 слима и бойлер + 2 Е8

[BAXI-Ural]

Не пойму Вашего скептицизма

Мой скептецизм основан на:
1. Вы со второго раза заглянули в мануал.
2. Вы не представляете, чем собрались управлять своим ПЛК.
3. Похоже, не собираетесь представлять (см. пункт 1)

[Smith2007]

Вот такое сейчас управление
Работает, но не учитывает некоторые факторы и приходится иной раз в котельную спускаться. Особенно когда на улице температура скакать начинает.

зы. Оборудование похоже как на фото выше
Бойлер 300 литров и два котла: 1300 и 1620.

[RADAR]

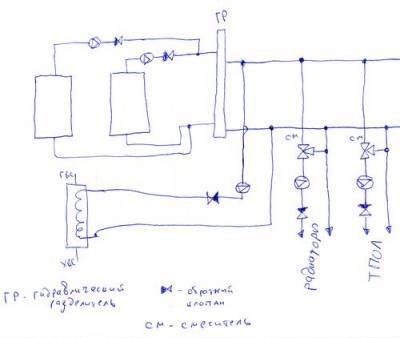

какая жуть ... прошу прощения - нет времени - накидал быстро от руки схему, которая идеальна будет для любого контроллера...на ТП можно не смеситель, чтобы его дополнительно не покупать, а термостатический вентиль с байпасом

[Владислав]

какая жуть ... прошу прощения - нет времени - накидал быстро от руки схему, которая идеальна будет для любого контроллера...на ТП можно не смеситель, чтобы его дополнительно не покупать, а термостатический вентиль с байпасом

Пытаюсь воплотить почти такую схему которую вы накидали, есть вопросы по ней:

При работе СО температура теплоносителя к примеру 50гр на выходе, для нагрева нужно увеличить его температуру . как я понял по схеме от Baxi , котел при таком запросе отключает насос СО- включает насос бойлера и поднимает температуру, но по вашей схеме так не получится.
В связи с этим вопрос :Кто управляет котловыми насосами и насосом бойлера и каким образом заставляют котел поднять температуру?

[RADAR]

При работе СО температура теплоносителя к примеру 50гр на выходе, для нагрева нужно увеличить его температуру . как я понял по схеме от Baxi , котел при таком запросе отключает насос СО- включает насос бойлера и поднимает температуру, но по вашей схеме так не получится.
В связи с этим вопрос :Кто управляет котловыми насосами и насосом бойлера и каким образом заставляют котел поднять температуру?

котловыми насосами управляют котлы..насосом бойлера - контроллер..контроллер заставляет котлы поднять температуру за стрелкой..

[Владислав]

забыл: котел slim 1.300 in

[RADAR]

забыл: котел slim 1.300 in

это ничего не меняет..

[Владислав]

я видимо не понимаю с самого начала.
Поправьте меня если это не так. в случае работы на СО и Бойлер к котлу необходимо подключать два насоса. (стр 15 руководства. колодка А4 насос СО, колодка А8 насос бойлера) и соответственно если запроса от бойлера нет то при необходимости работает насос СО, если запрос от бойлера есть то работает насос бойлера а насос СО отключается. это так? если так, то что будет если мы насос бойлера не подключим а команду от бойлера дадим?

[Bahus]

Вырубит насос СО. Даст напряжение на клемму насоса ГВС.

[Владислав]

Вырубит насос СО. Даст напряжение на клемму насоса ГВС.

так тогда же котловой контур встанет и циркуляции по ГС не будет, у нас же насос бойлера не подключен к котлу.

[RADAR]

котловыми насосами управляют котлы..насосом бойлера - контроллер..контроллер заставляет котлы поднять температуру за стрелкой..

контроллер - вещь, не входящая в комплект котла..

[Владислав]

Вырубит насос СО. Даст напряжение на клемму насоса ГВС.

так тогда же котловой контур встанет и циркуляции по ГС не будет, у нас же насос бойлера не подключен к котлу.

как я понимаю, исполнительная часть контролера что делает- она просто замыкает или размыкает контакты. так?
если так то какие контакты нужно замкнуть на котле или разомкнуть, что бы продолжил работать котловой насос подключенный как я понимаю к клеммам СО и поднялась температура для бойлера?

[RADAR]

при этой схеме - клеммы 1и2 например комнатного термостата или клеммы программатора отопления...
